Opis sprzęgła pierścieniowego:
Sprzęgło Rifting składa się z szekli i głowicy podnoszącej, swobodnie poruszająca się szekla zapewnia sprzęgłu dużą elastyczność podczas załadunku, a śruba blokująca w głowicy podnoszącej ułatwia zaczepienie kotwicy i zabezpieczenie podnoszenia. Kuta śruba wymaga tych samych materiałów co łeb. Hak sprzęgła podnoszącego został wykonany z odpowiedniej grubości i stali o wysokiej wytrzymałości. Spawany hak sprzęgła podnoszącego wymaga wysokiej jakości i głębokiej akceptacji przez maszyny rentgenowskie. Pałąk wykonany jest z wytrzymałego, hartowanego i odpuszczanego staliwa. Sprzęgło pierścieniowe GME spełnia wymagania „Przepisów bezpieczeństwa przy podnoszeniu prefabrykatów betonowych”.

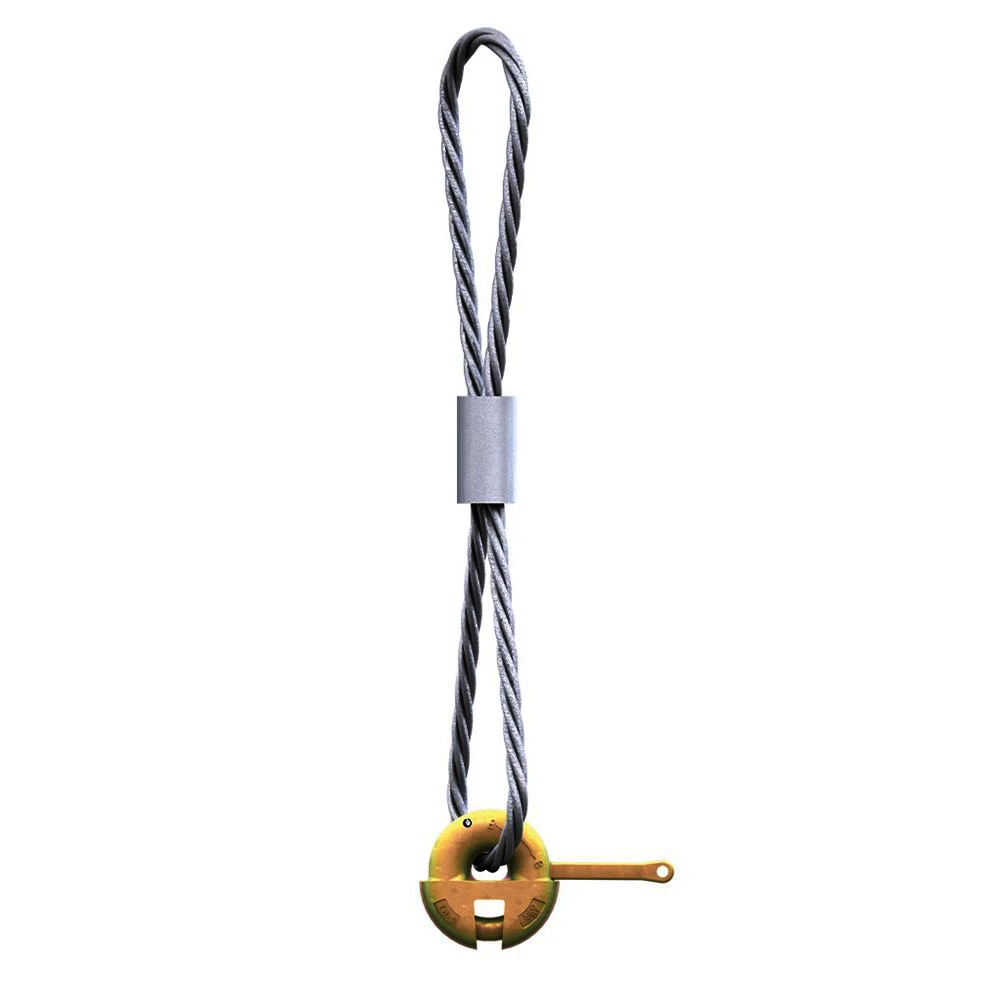

| Sprzęgło podnoszenia | Sprzęgło pierścieniowe kablowe |
 |  |
Cechy sprzęgła pierścieniowego:
1) Sprzęgło pierścieniowe jest standardowym sprzęgłem podnoszącym dla wszystkich kotwic w systemie kotew rozporowych.
2) Kotwy należy zatopić przy użyciu odpowiedniego kształtownika wnękowego.
3) Sprzęgło pierścieniowe dostępne jest w czterech grupach obciążenia. W każdej grupie obciążeń znajdują się trzy lub cztery kotwy.
4) Wszystkie sprzęgła są obciążone próbnie.
5) Testowana partia, certyfikaty testów dostępne dla każdego urządzenia.
Specyfikacja sprzęgła pierścieniowego:
| ||||||||||||||
| Numer# | LR(T) | L | W | T | A | B | C | D | E | F | G | H | UCT (funty) | Waga (funty) |
| GMER01 | 2-3 | 10-5/16'' | 3-3/4'' | 1/2'' | 2-1/4'' | 1-3/16'' | 2-3/4'' | 1/2'' | 1-1/8'' | 3-1/8'' | 3'' | 2-1/2'' | 30000 | 3.57 |
| GMER02 | 4-6 | 13-1/4'' | 4-7/16'' | 5/8'' | 2-5/8'' | 1-5/8'' | 3-7/16'' | 3/4'' | 1-7/16'' | 4-1/16'' | 4-1/8'' | 3'' | 60000 | 8.04 |
| GMER03 | 8-12 | 16-1/2'' | 5-1/2'' | 1'' | 3'' | 1-13/16'' | 4-5/8'' | 15/16'' | 2'' | 5-15/16'' | 5-5/16'' | 3-3/8'' | 120000 | 20.57 |
| GMER04 | 12.5-22 | 24-1/8'' | 8-1/8'' | 1-3/8'' | 4-7/8'' | 2-5/8'' | 6-3/8'' | 1-3/8'' | 2-7/8'' | 8-1/2'' | 8-1/8'' | 3-5/8'' | 220000 | 59.77 |
LR oznacza zakres obciążenia
UCT oznacza najwyższą wytrzymałość na napięcie
SpecyfikacjaSprzęgło pierścieniowe kablowe:
| |||||||||||
| Numer# | LR(T) | L | W | A | D | E | Biały karzeł | F | H | UCT (funty) | Waga (funty) |
| CR01 | 2-3 | 23-3/4'' | 4-7/8'' | 10-1/2'' | 1/2'' | 1-1/8'' | 1/2'' | 3-1/8'' | 2-1/2'' | 30000 | 3.87 |
| CR02 | 4-6 | 25-1/2'' | 5-5/8'' | 10-5/8'' | 3/4'' | 1-7/16'' | 3/4'' | 4-1/16'' | 3'' | 60000 | 7.38 |
| CR03 | 8-12 | 33-1/2'' | 6-3'8'' | 15-1/2'' | 15/16'' | 2'' | 1'' | 5-15/16'' | 3-3/8'' | 120000 | 22.11 |
| CR4 | 12.5-22 | 62'' | 8-7/8'' | 21'' | 1-3/8'' | 2-7/8'' | 1-1/4'' | 8-1/2'' | 3-5/8'' | 220000 | 60.63 |
Zastosowanie sprzęgła pierścieniowego kablowego:
Może być stosowany do podnoszenia różnorodnych prefabrykowanych elementów betonowych, takich jak przepusty skrzynkowe, bariery drogowe, belki mostowe, rury, studzienki włazowe, płyty betonowe itp.
FabrykaPierścień sprzęgła:
TestzPierścień sprzęgła:
Cały proces produkcyjny zgodnie z normą ISO9001, przeprowadzimy próbę rozciągania w ramach procesu produkcyjnego jako QCM i przeprowadzimy kontrolę wymiarów, próbę rozciągania przed wysyłką i wystawimy raport dla naszego klienta.
Jak sprawdzać i konserwować sprzęgło pierścieniowe i sprzęgło pierścieniowe linowe?
1.Przed kontrolą sprzęgło pierścieniowe należy oczyścić, aby inspektor mógł zobaczyć wszelkie pęknięcia lub uszkodzenia
2.Sprawdź wzrokowo kabel pod kątem załamań i wybrzuszeń. Sprawdź, czy nie ma przerwanego kabla/drutu/oplotu, odkształcenia ściskającego kabla, śladów korozji kabla i nadmiernej liczby uszkodzonych lub postrzępionych przewodów. Jeżeli sprzęgło pierścieniowe nie spełnia któregokolwiek z tych kryteriów, należy je wycofać z użytku.
3.Sprawdź łącznik kablowy pod kątem uszkodzeń lub silnego zużycia. Sprawdź, czy nie występują oznaki poślizgu kabla w złączu kablowym. Jeśli występuje wskazanie zastosowanego ciepła, urządzenie należy wycofać z użytku
4.Sprawdź wzrokowo korpus sprzęgła pod kątem pęknięć, pęknięć, odkształceń, przegrzania lub uszkodzeń. Jeżeli korpus sprzęgła nie spełnia któregokolwiek z tych kryteriów, należy go wycofać z eksploatacji.
Dlaczego właśnie my:
 |  |  |
(1) Ponad 15 lat doświadczenia w produkcji i handlu prefabrykowanymi systemami betonowymi.
(2) Przestrzegaj rygorystycznych wymagań technicznych i zaspokajaj zapotrzebowanie rynku na bezpieczeństwo ludzi. (Prefabrykowane elementy betonowe można podnosić kilka razy po wylaniu oraz podczas przechowywania i montażu - korzystając z tego systemu projektanci i kierownicy pracowników mogą zapewnić, że każde podniesienie zostanie wykonane bezpiecznie i szybko. Bez użycia zaprojektowanego i skoordynowanego systemu może to spowodować pęknięcie materiału w pewnym momencie produkcji/dostawy.
(3) Produkty GME są udoskonalane poprzez zakładową kontrolę jakości podczas procesu produkcyjnego. W razie potrzeby każde zamówienie może zostać poddane próbie rozciągającej.
(4) Możliwości OEM/ODM: GME ma ponad 10-letnie doświadczenie w produktach OEM/ODM, ponad 150 współpracujących fabryk, możemy zapewnić konkurencyjne ceny i stabilną jakość.Doskonała jakość w konkurencyjnej cenie.
