Magnetyczny system mocowania do szybkiej wymiany formy

Opis

Magnetyczny system mocowania do szybkiej zmiany formy jest stosowany do wtryskarki, maszyny do odlewania ciśnieniowego, wykrawarki i maszyny tokarskiej poprzez płytę magnetyczną kompatybilną ze zmieniaczem form, aby uzyskać bezpieczną, szybką i wygodną wymianę dużych form, aby uzyskać efekt szybkiej zmiany formy.

Magnetyczny system mocowania służy do mocowania formy na wtryskarce. Płyta magnetyczna jest przeznaczona do tradycyjnej wtryskarki i daje rozwiązanie dla długiego czasu pracy przy zmianach form, złożonej pracy i niskiego bezpieczeństwa. System ten wykorzystuje przyssawkę z magnesem trwałym jako stałą płytę, a ruchoma płyta, tylko poprzez proste działania magnetyzacji i demagnetyzacji, naprawi i zmieni formę, która rzeczywiście może zmienić formę w ciągu 3 minut. Wtryskarka z płytą magnetyczną poprawiła czas zmiany formy do 3 minut, ale bez zmiany oryginalnej struktury jest praktyczna i wygodna.

Magnetyczny system mocowania do wymiany formy nadaje się do wtryskarek 50-4000ton. Jest również powszechnie stosowany w procesach obróbki części skorupy w przemyśle AGD, przemyśle elektronicznym i przemyśle samochodowym.

Opis szablonu magnetycznego

1. Skrzynka przyłączeniowa

2. System kontroli strumienia

3. Znaki ostrzegawcze

4. Czujnik zbliżeniowy

5. Czujnik temperatury

6. Otwór wyrzutnika

7. Otwór mocujący

8. Tabliczka znamionowa

9. Zdejmowany pierścień lokalizacyjny

10. Wykrywanie nasycenia magnetycznego

Cechy magnetycznego systemu mocowania do szybkiej wymiany formy

Dzięki temu magnetycznemu systemowi mocowania użytkownicy otrzymują niezrównane korzyści, w tym:

• standaryzowane formy nie są wymagane

• wysokość krawędzi zaciskowej i kształt formy nie są konieczne

• krótsze przestoje, niższe koszty konfiguracji

• zwiększona produktywność

• mocowanie w trudno dostępnych pozycjach bez żadnych problemów

• brak zredukowanych powierzchni zaciskowych

• monitorowanie procesu, a tym samym absolutne bezpieczeństwo

• siła zacisku na całej powierzchni formy

• mocowanie bez odkształceń płyty podstawy

• obniżone koszty konserwacji

Zasada działania elektro-magnesu trwałego

Cewka elektromagnetyczna zasilana przez 0,5 s

Biegun magnesu Alnico jest odwrócony.

Magnes neodymowy i magnes Alnico stają się polarne.

Strumień magnetyczny magnesów jest emitowany na powierzchni rdzenia magnesu. W ten sposób zaciskanie formy.

Cewka elektromagnetyczna zasilana przez 0,5 s

Biegun magnesu Alnico jest odwrócony.

Strumień magnetyczny magnesu neodymowego i magnesu Alnico nie jest emitowany z powierzchni rdzenia magnesu. W ten sposób odpina formę.

Siła bezpieczeństwa-magnetyczna pozostaje trwała po namagnesowaniu

Oszczędność energii - ponad 95% oszczędności energii

Szybko-Zaoszczędzono ponad 90% czasu

Dłuższa żywotność - wodoodporność IP67

Siła magnetyczna o wyższej wydajności gwarantuje idealne mocowanie na formie

Bezobsługowe- Żadne części zamienne nie są wymagane do szablonu

Schemat instalacji

Magnetyczny system mocowania form posiada 8 atrybutów ostrożności, które czynią go szczególnie skutecznym i bezpiecznym.

1.Wykrywanie bliskości

Stan zmiany formy w formie, powierzchnia formy powinna być w pełnym kontakcie i jest ściśle zaciśnięta przez płyty magnetyczne z każdej strony, nie istniała szczelina interwałowa.

2. Wykrywanie strumienia magnetycznego

Zwolnienie maszyny jest podawane tylko wtedy, gdy zmierzony strumień magnetyczny, po namagnesowaniu, osiągnie standardową minimalną wstępnie zdefiniowaną wartość bezpieczeństwa. Jeśli tak nie jest, sygnalizowany jest błąd. Jeśli podczas procesu formowania wtryskowego wartość strumienia magnetycznego zmniejszy się minimalnie, maszyna natychmiast się zatrzyma.

3. Wykrywanie temperatury

Aby zapobiec demagnetyzacji płyt magnetycznych spowodowanej ekstremalnie wysoką temperaturą, wykrywanie temperatury jest zaprojektowane tak, aby wysyłać sygnał alarmowy, jeśli temperatura przekracza standardową wartość.

4. Wykrywanie wartości prądu impulsowego

W fazach MAG i DEMAG system sterowania monitoruje wartość prądu impulsowego i wysyła pomyślny sygnał tylko wtedy, gdy prąd impulsu osiągnie wymaganą wartość.

5. Wykrywanie przemieszczenia formy

Czujnik dyslokacji formy wykrywa lokalizację formy w czasie rzeczywistym w stanie wtrysku i wysyła sygnał alarmowy, jeśli wystąpi niewielki poślizg formy, aby zatrzymać proces formowania.

6. Wykrywanie odległości

Tylko wtedy, gdy odległość między formą a płytami magnetycznymi jest mniejsza niż 0,2 mm, sterownik zezwoli na przejście faz MAG i DEMAG, w przeciwnym razie zostanie wysłany sygnał alarmowy, aby zatrzymać pracę wtryskarki do tworzyw sztucznych.

7. System sterowania blokadą

Ten system sterowania blokadą pozwoli maszynie wtryskowej pracować tylko pod warunkiem, że wszystkie sygnały detekcji są normalne, z ruchomymi i stałymi płytami magnetycznymi pomyślnie namagnesowanymi, a klucz przełączony w stan wtrysku.

8. Konstrukcja klucza przełączającego stan

Używanie do przełączania między stanem zmiany pleśni a stanem wtrysku. Operacja demagnetyzacji będzie ważna tylko wtedy, gdy przełączy się na stan zmiany formy i przycisk DEMAG zostanie naciśnięty jednocześnie. Jeśli klucz został przełączony na stan wtrysku, nie można osiągnąć działania MAG i DEMAG.

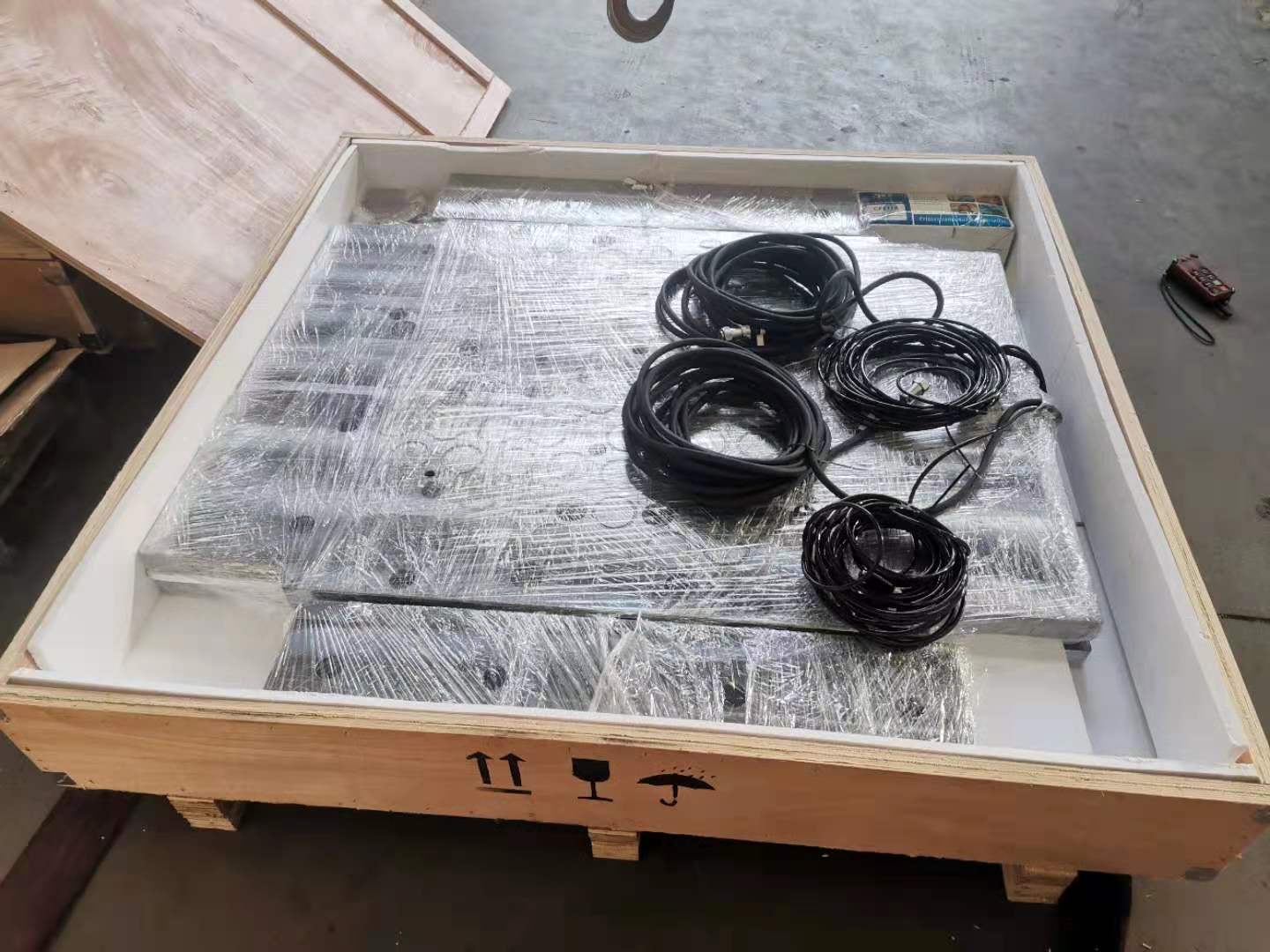

Pakiet
